Подземная квартира за 2,5 млн грн. Харьковчане разработали комфортное укрытие, которое убережет от артиллерии и баллистических ракет

Альона Лебедєва

Редакторка довгих текстів

Харьковчанин Александр Чирва до полномасштабного вторжения занимался изготовлением металлоконструкций для строительства и металлических изделий, таких как, например, мангалы. В начале войны бизнес остановился – Харьков оказался под постоянными обстрелами. Никто из команды не покидал город, поэтому большую часть времени люди проводили в укрытиях.

Підземна квартира за 2,5 млн грн. Харків'яни розробили комфортне укриття, яке вбереже від артилерії та балістичних ракетПідземна квартира за 2,5 млн грн. Харків'яни розробили комфортне укриття, яке вбереже від артилерії та балістичних ракет

Долго находиться там было сложно – подвал имеет мало общего с хоть каким-нибудь комфортом, но это было единственное безопасное место. Александр вместе с коллегами Алексеем Суслиным и Тимуром Фейзулаевым начали думать, как сделать надежное и удобное бомбоубежище, из которого можно будет даже не подниматься на поверхность. Так родилась идея укрытия «Схов» – подземной квартиры, которая может уберечь от легкой артиллерии и даже баллистических ракет.

Редакция MC.today расспросила Александра, как устроен бункер, насколько он автономный и почему для его изготовления опыта израильских и американских аналогов было недостаточно.

Англійська для IT від Englishdom.
В межах курсу можна освоїти ключові ІТ-теми та почати без проблем говорити з іноземними колегами.
Дійзнайтеся більше

«Нужно то же самое, только под землей»

Во время массированных обстрелов города мы с беременной женой спускались в подвал нашего дома. Но через несколько дней поняли, что там даже опаснее, чем дома за двумя стенами. Ведь если на этот старый подвал рухнет дом, выхода не будет.

Мои коллеги по бизнесу Алексей Суслин и Тимур Фейзулаев были в таких же условиях. Мы подумали, что нужно буквально «копнуть глубже» и самим создать такое укрытие, в котором будет удобно, как в квартире.

В мае наш бизнес начал возобновлять работу, мы вернулись в мастерскую. А в июле ракета попала в трамвайное депо рядом с производством. Мы окончательно поняли, что это быстро не кончится и нужно действовать. Вернулись к идее разработать подземный бункер со всеми условиями для комфортной жизни. Тем более что наш опыт в изготовлении сложных металлоконструкций позволял реализовать такой проект. Мы инвестировали собственные средства и приступили к разработке.

Харьков после обстрелов

Харьков после обстрелов

Мы не могли полностью взять за образец мировые аналоги, потому что, например, опыт Израиля предполагал укрытия, защищающие от ракет «касанов», которые менее мощные, чем российские. А укрытия, производимые в США во время «холодной войны», предусматривали в первую очередь защиту от радиации.

Угроза, с которой ежедневно сталкиваются украинцы, требует одновременной защиты от тяжелой артиллерии, баллистических ракет, полного блекаута и перебоев со снабжением продуктов.

Конструкторы и инженеры проекта должны были учесть все возможные сценарии. Но кроме этого мы хотели сделать в бункере привычный домашний уют. Алексей Суслин позвонил своему знакомому, который занимается изготовлением модульных домов и предложил: «Нужно разработать то же, но под землей». Совместить наши пожелания и производственную реальность оказалось сложнее всего.

Выдерживает прямое попадание артиллерии

Сейчас мы завершаем изготовление первого прототипа. В общей сложности процесс разработки и изготовления занял семь месяцев. В дальнейшем мы сможем делать одно убежище за два месяца. Наше производство позволяет параллельно работать над четырьмя такими укрытиями.

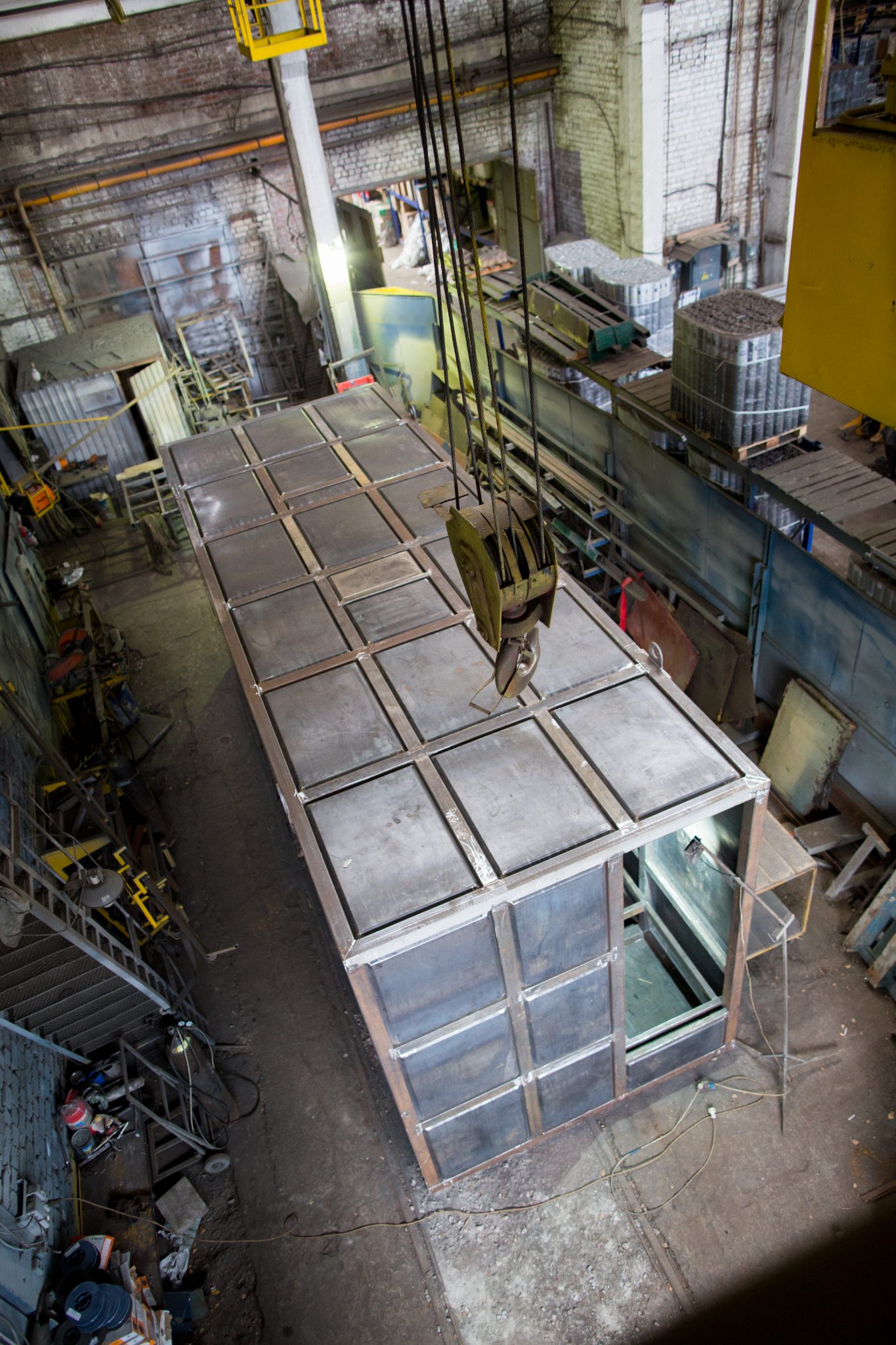

Создание первого «Схову»
Создание первого «Схову»
Создание первого «Схову»

«Схов» состоит из двух модулей – основного помещения и лестницы. Конструкция раздельная, поэтому ее легко транспортировать – модули просто нужно соединить и встроить под землю на глубине от двух до шести метров.

Курс Project Manager від Powercode academy.
Онлайн-курс Project Manager. З нуля за 3,5 місяці до нової позиції Без знання коду, англійської та стресу.
Зарееструватися

Стандартный вариант укрытия укреплен бетонной плитой толщиной 20 см и выдерживает прямое попадание артиллерийского снаряда 152 мм. Но у нас предусмотрено еще два варианта защиты: усиленная бетонная плита толщиной 30 см и толстая плита – 35 см. Она выдерживает прямое попадание баллистической ракеты.

Порядок производства бункера такой: сначала делаем металлический каркас, далее наносим пяти ступенчатое антикоррозионное покрытие. Затем – устанавливаем системы жизнеобеспечения под пол бункера. Дальше укладываем пол и утепляем стены минеральной ватой, проводим коммуникации и электричество, обшиваем стены и потолок. И в конце устанавливаем мебель и бытовую технику.

Как устроена подземная квартира

Базовая комплектация включает в себя ванную комнату, кухню и спальню. Длина такого бункера 7,5 м, ширина 2,7 м, а высота 3,2 м. Общая площадь – 17 квадратных метров. Там может разместиться семья из трех человек. У бункера есть два выхода: основной и резервный, он на крыше спальни.

Спальня для трёх человек
Кухня и вход в ванную компату
Санузел

Под полом кухни и спальни расположены ящики для вещей и морозильник. Доступ к ним будет через специальные люки. Общий объем мест хранения около трех кубических метров. Укрытие также имеет бронированную дверь на случай оккупации.

Под полом расположены ящики для хранения вещей

Под полом расположены ящики для хранения вещей

Бункер мы подключаем к домашней электросети, системе водоснабжения и водоотвода – под полом расположены баки для воды с насосной станцией, фильтрацией и септиком. Система вентиляции обеспечивает циркуляцию свежего воздуха и поддерживает комфортную температуру в помещении.

Дополнительно «Схов» будет оснащен автономной системой электроснабжения с генератором и резервуаром для бензина. Чтобы уменьшить шум от генератора, мы разместили его за пределами жилого модуля. Его мощность рассчитана на одновременное питание освещения, вентиляции, помпы и бытовой техники. Все это включено в общую стоимость – она стартует от 2 млн 450 тыс. грн.

Коммуникации

Коммуникации

В зависимости от запасов питьевой воды, еды и горючего в «Схове» можно жить, не поднимаясь на поверхность от одной недели до месяца.
При проектировании укрытия мы предусматривали адаптацию и к общественному использованию в упрощенной версии. Например, без мебели, а с лавками, чтобы вместить большее количество людей.

Сейчас мы уже ведем переговоры с желающими иметь свой «Схов». В ближайшее время будем совершенствовать проект до такого уровня, чтобы он стал эталоном в сфере защитных сооружений для гражданского населения. В будущем мы планируем продавать его на внутреннем рынке и экспортировать.
