22 Дек 2022

Свершилось: США передают Украине ПРО Patriot, которые мы просили много месяцев. Что могут эти комплексы

Микола Ладуба

Редактор текстів

Администрация США приняла решение передать Украине ЗРК MIM-104 Patriot. Как сообщает телеканал CNN, батарея ЗРК Patriot войдет в пакет помощи, который 21 декабря анонсировал президент США Джо Байден. Эти комплексы могут сбивать баллистические ракеты и охраняют небо над Белым домом. Украина ждала их поставки много месяцев.

Редакция MC.today разобралась, что такое ЗРК Patriot, как они могут защитить Украину и в каких странах, кроме США, эти комплексы ПРО стоят на вооружении.


Что такое ЗРК Patriot

MIM-104 Patriot – это зенитно-ракетный комплекс (ЗРК) среднего/дальнего действия, который с 1982 года состоит на вооружении армии США и стран-союзниц. Он разработан американской компанией Raytheon, прошел множество модернизаций и существует в трех поколениях: PAC1, PAC2 и PAC3.

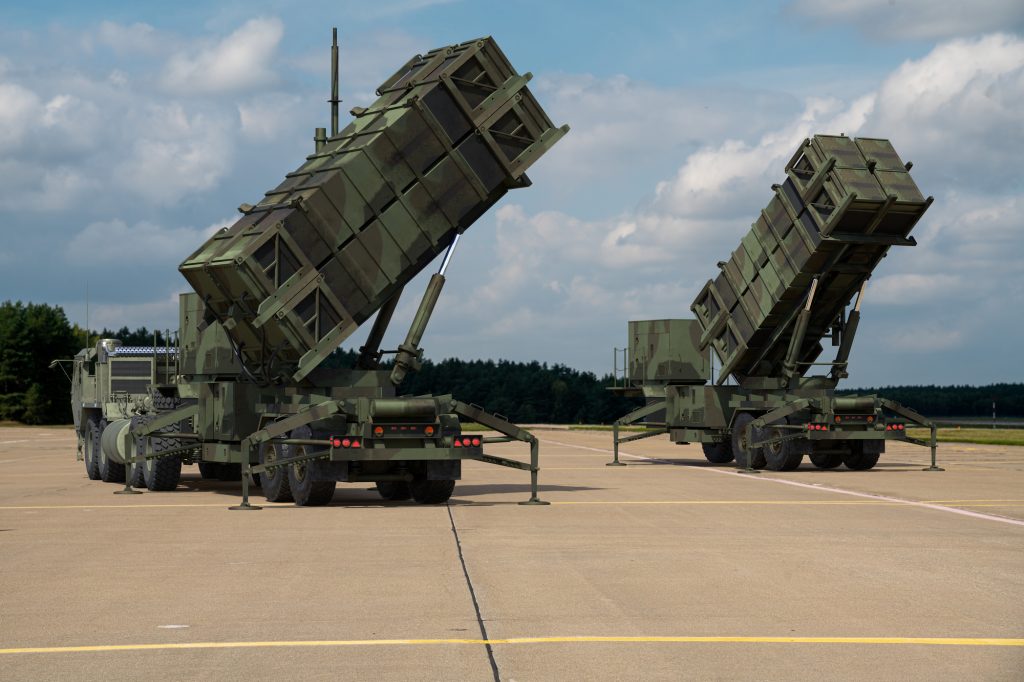

ЗРК MIM-104 Patriot

Зенитно-ракетный комплекс Patriot

Пока еще не ясно, комплексы какого типа (надеемся на PAC3) передают нам. Но два последних поколения могут поражать тактические баллистические ракеты (ТБР). Это, например, российские «Искандеры» или иранские Fateh-110, о возможной поставке которых агрессору разведка Украины сообщала в ноябре.

В батарее Patriot от четырех до восьми пусковых установок (ПУ), на каждой из которых в контейнерах размещены четыре готовых к запуску ракеты. Кроме этого в нее входят многофункциональная радиолокационная станция, пункт управления огнем, источники автономного энергоснабжения, средства связи и радиотехнической маскировки.

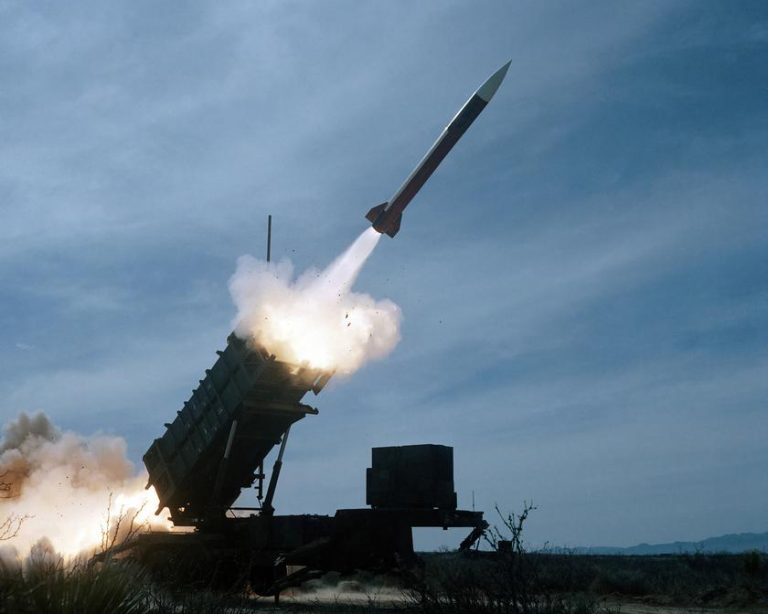

ЗРК MIM-104

ЗРК MIM-104

Интересной особенностью комплекса Patriot является возможность запускать ракеты нескольких типов. Это MIM-104A для перехвата аэродинамических целей (ПВО), MIM-104B с наведением на наземные РЛС (противорадарные ракеты) и MIM-104C/D/E для перехвата баллистических ракет. Каждая из этих ракет стоит около $3 млн., что означает, что дешевые иранские беспилотники или осколки ракет ими сбивать по крайней мере нерационально.

Поэтому в 1994 году ассортимент ракет ЗРК Patriot дополнили не такой дальнобойной, но более маневренной и менее дорогой противоракетой ERINT (Extended Range Interceptor). Она в два раза меньше в диаметре и в три раза легче, чем MIM-104, а также имеет меньшую дальность. Но при этом обеспечивает прямое кинетическое поражение баллистических целей, без чего их уничтожить в некоторых случаях просто невозможно.

Ввиду меньших размеров ERINT в одной пусковой установке можно разместить 16 таких ракет (по 4 в контейнере). В каждой батарее Patriot могут быть ПУ с ракетами MIM-104 и ERINT. Это увеличивает общую огневую мощь комплекса на 75% и позволяет создать на его основе эшелонированную противоракетную оборону. По сути вместо одного комплекса покупатель получает два: большой и малой дальности.

На практике это выглядит так: при обнаружении ТБР производится залп ракетами MIM-104. Затем компьютер пункта управления огнем оценивает результаты обстрела. В случае, если боеголовка или другие фрагменты баллистической ракеты продолжают движение по траектории, их уничтожают менее дорогими и более многочисленными ракетами ERINT. Это позволяет обойтись без повторного запуска MIM-104 и обеспечивает рациональное использование боезапаса.

Технические характеристики MIM-104 Patriot

  • Количество ракет в пусковой установке: 4/16
  • Длина ракеты: 5 310 мм (PAC-1/PAC-2), 5 200 мм (PAC-3), 4 826 мм (PAC-3 MSE), 4 600 мм (PAAC-4)
  • Масса ракеты: 914 кг (PAC-1/PAC-2), 312 кг (PAC-3), 373 кг (PAC-3 MSE)
  • Максимальная скорость ракеты: 1700 м/с или 6120 км/ч
  • Масса боевой части: 91 кг
  • Одновременное наведение: до 8 ракет в секторе 90°
  • Максимальная дальность отслеживания цели: 180 км
  • Максимальная скорость цели: 2200 м/с или 7900 км/ч
  • Радиус поражения – 90 км (PAC-1), 160 км (PAC-2), 30 км (PAC-3), 60 км (PAC-3 MSE)
  • Дальность поражения баллистических ракет: 20 км
  • Высота поражения целей: 25 км
  • Стандартный срок обучения экипажа: 9 месяцев

История создания ЗРК Patriot

В 1965 году компания Raytheon получила контракт на разработку армейской системы ПВО. Летные испытание ракеты начались в 1975 году, а в 1982 году ЗРК Patriot поступил на вооружение армии США. Таким образом американский комплекс – ровесник советских ЗРК С-300 и «Бук», которые до сих пор составляли основу украинского ПВО. Но в отличие от них за 40 лет прошел ряд глубоких модернизаций.

ЗРК Patriot

MIM-104 Patriot

  • PAC-1 – первая модификация ЗРК Patriot была способна перехватывать цели со скоростью около 3400 км/ч. В 1986 году во время испытания PAC-1 должна была перехватить БР «Лэнс». При этом разработчики столкнулись с неприятной особенностью баллистических ракет. Их поражение на участке снижения не всегда решает проблему. Дело в том, что поврежденная ракета может упасть на землю по инерции и всё равно взорваться. Так и случилось на испытаниях: атакующая ракета с поврежденными рулями сошла с намеченного курса и упала в 5 км от цели.
  • PAC-2 – комплекс испытали в 1987 году. Скорость ракеты выросла до 5100 км/час. Вероятность поражения самолета составила 80-90%, тактической ракеты – 30-40%.
  • PAC-3 – принят на вооружение в 2001 году. Вероятность поражения баллистических целей одной ракетой выросла до 60-80%. Скорость ракеты увеличилась до 1700 м/с или 6120 км/ч. А максимальная высота перехвата цели выросла до 25 км.

Проверка в боевых условиях

Во время войны в Персидском заливе (1991) комплексы Patriot защищали от иракских баллистических ракет «Скад» войска США и их союзников. Известно, что они успешно перехватили до 80% ракет над Саудовской Аравией и свыше 50% над Израилем.

После этого Raytheon внесла в конструкцию технические усовершенствования, которые значительно повысили эффективность комплекса против баллистических ракет. В 2003 году это подтвердилось во время вторжения коалиционных сил в Ирак. На этот раз противоракетами Patriot были успешно перехвачены и уничтожены все 100% иракских ракет.

На вооружении стран мира

По данным производителя, комплексы Patriot сегодня охраняют небо в 17 странах мира. В Европе они стоят на вооружении Германии, Швеции, Испании, Греции и Нидерландов. Первыми из наших соседей эти ЗРК в сентябре 2020 года получили ВВС Румынии. До конца 2022 года там ожидают поставки еще трех батарей. Польша заключила договор на поставку четырех батарей Patriot PAC-3 еще в 2018 году. Общая сумма сделки – $4,75 млрд.

Как комплексы Patriot могут защитить Украину

Patriot – это не просто система ПВО, но и комплекс противоракетной обороны, способный сбивать баллистические ракеты. Он единственный из конкурентов реально подтвердил свою эффективность в боевых условиях. Кроме этого прошел множество модернизаций, благодаря которым уже 40 лет остается одним из самых современных ЗРК в мире.

Перспективное покрытие системы ПВО Украины. Голубым обозначены комплексы NASAMS, красным –HAWK, зеленым – Iris-T, оранжевым – Patriot и SAMP/T

Перспективное покрытие систем ПВО, которые Украина должна получить от союзников. Голубым обозначены комплексы NASAMS, красным –HAWK, зеленым – Iris-T, оранжевым – Patriot и SAMP/T

Радар Patriot распознает цели намного лучше, чем советская система  С-300. При этом американский комплекс может сбивать как баллистические ракеты на дальности в 20 км, так и самолеты на дальности до 160 км. Для сравнения: дальность С-300 – 75 км, «Бук-М2Э» – 45 км. А значит, он мог бы отогнать российскую авиацию подальше от наших границ. Другое дело, что одной батареи всё же мало, чтобы прикрыть со всех сторон такой большой город, как, например, Киев.

Но ее получение – это важный шаг на пути создания многоуровневой интегрированной системы противовоздушной обороны. В ее составе Patriot может обмениваться информацией с комплексами противовоздушной обороны IRIS-T и NASAMS, чтобы  формировать единую картину воздушного пространства. Это позволит при фиксировании цели одним комплексом сбить его с помощью другого, рассказали эксперты Воздушных Сил Украины.

Однако не всё так гладко, проблем с внедрением Patriot в ВСУ тоже хватает. Во-первых, все эксперты подчеркиваю высокую сложность комплекса. В обычных условиях для обучения персонала ЗРК нужно 9 месяцев. Во-вторых, для эффективного перехвата баллистических ракет PAC-3 должен получить информацию со спутника раннего обнаружения запусков, которого у нас нет. В-третьих, ракеты для Patriot по крайней мере в 3 раза дороже ракет для другого американского комплекса – NASAMS. Поэтому использовать их имеет смысл только по самым важным целям.
