Балістичні та крилаті, високоточні та гіперзвукові: якими ракетами росія обстрілює Україну і чому найстаріші з них особливо небезпечні

Микола Ладуба

Редактор текстів

Уявімо людину, яка читає в Telegram-каналі про те, що з бомбардувальників Ту-95МС у Саратовській області запустили ракети Х-55. Ми знаємо, що за повітряної тривоги завжди треба йти у сховище. Але бігти прямо зараз чи ще є час зібратися? Час підльоту різних ракет відрізняється: одну й ту саму відстань у 700 км крилата ракета Х-101 подолає за годину, а аеробалістична Х-47 – за 4 хвилини. Тому в останньому випадку у сховище на сусідній вулиці можна і не встигнути.

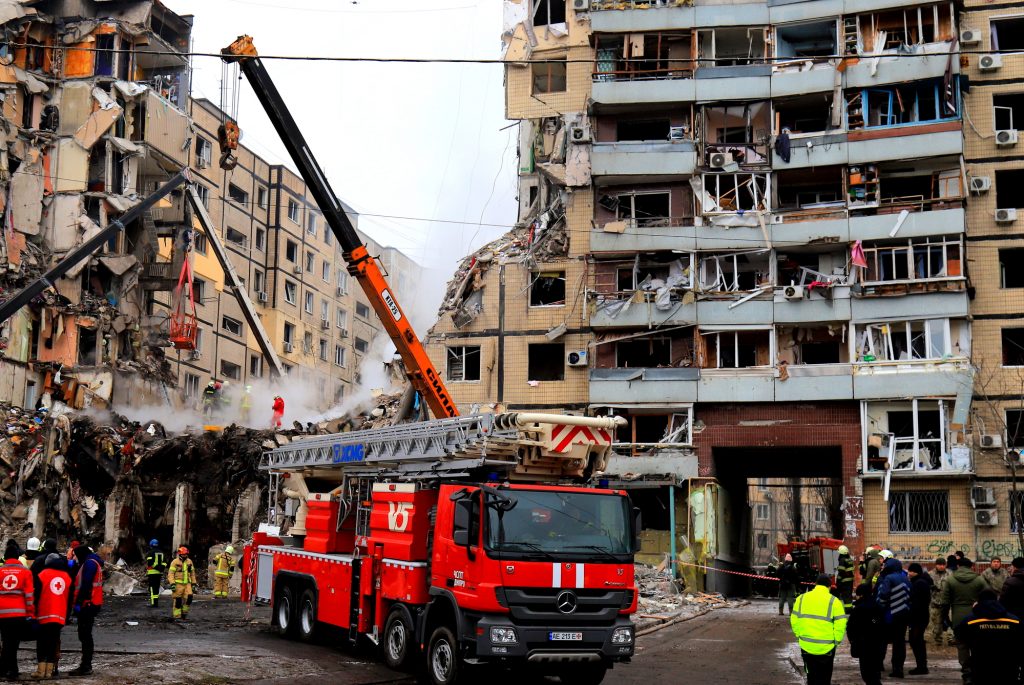

Російська ракета Х-22 зруйнувала житловий будинок у Дніпрі, 14 січня 2023 року

В одному нальоті країни-агресора іноді беруть участь ракети 5-7 різних типів: крилаті, балістичні, авіаційні, зенітні, повітряного, наземного та морського базування.

Редакція MC.today вивчила основні типи ракет, якими обстрілюють міста України, розібралася, чим вони відрізняються один від одного, та які з них українська ППО не може збивати. А ще з’ясувала розмір бойової частини, способи запуску, дальність, швидкість, точність та історію резонансних прильотів для кожної із цих смертоносних машин.

[зміст]

Крилаті ракети повітряного базування

Назва крилатої ракети (КР) говорить сама за себе. Така ракета тримається в повітрі за рахунок підйомної сили, яку створюють крила, і по суті є невеликим безпілотним літаком. Крім крил, у нього є хвіст і двигун, який працює протягом усього польоту.

З одного боку, наявність крил забезпечує дуже високу маневреність. Завдяки цьому КР можуть різко змінювати траєкторію руху та летіти на висоті всього кілька десятків метрів над землею з огинанням рельєфу, що ускладнює їхнє виявлення радарами. З іншого боку, вони мають меншу порівняно із звичайними ракетами швидкість. Тому більше покладаються на малопомітність, ніж на блискавичність удару.

Обирай ІТ та заробляй в $
Навчання програмуванню з нуля до працевлаштування. Вже за 6 місяців наші випускники отримують від $1800 на місяць
РЕЄСТРУЙТЕСЯ!

Літаки МіГ і Су російської фронтової авіації можуть запускати тактичні крилаті ракети, наприклад, X-59 з дальністю до 290 км. Більш серйозну загрозу несуть бомбардувальники Ту-22 М3, Ту-95 та Ту-160. Вони здатні десятки годин висіти у повітрі та запускати ракети з дальністю польоту від двох до п’яти тисяч кілометрів, наприклад Х-22, Х-555 та Х-101.

Крилата протикорабельна ракета X-22 «Буря»

Найстарішу ракету в нашій добірці прийняли на озброєння в 1968 році. Надзвукова ракета повітряного базування Х-22 розроблена для знищення авіаносних груп за допомогою ядерної бойової частини.

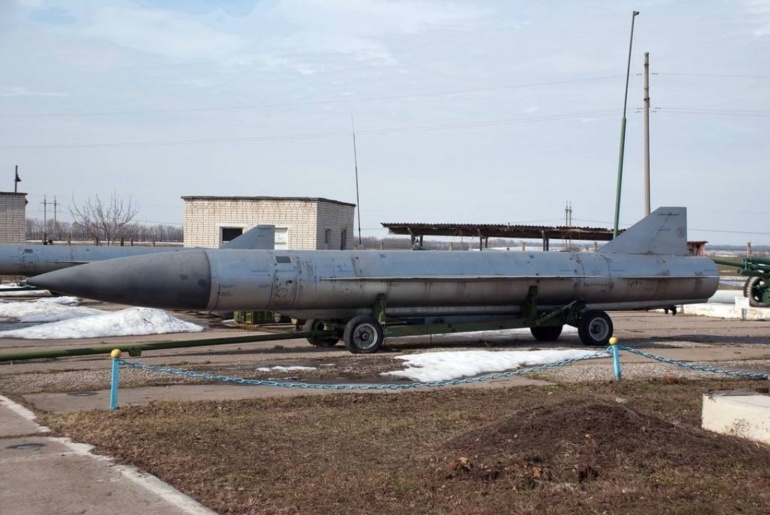

Крилата протикорабельна ракета X-22

Крилата протикорабельна ракета X-22

Х-22 має незвично високу для крилатих ракет швидкість (5630 км/год), але вкрай низьку точність. Адже для потужного атомного заряду навіть відхилення в кілометр – не проблема: ціль буде знищена в будь-якому випадку

Щодо розмірів «Бурі». Довжина Х-22 (12 м) відповідає довжині міжміського автобуса «Ікарус», а її стартова вага (5,7 тонни) – це 5-6 легкових автомобілів. Тепер уявіть собі автобус з крилами, що падає з неба зі швидкістю 5600 км/год і несе на борту тонну вибухівки, пару тонн отруйного окислювача та тонну вкрай вогненебезпечного палива.

Момент прильоту ракети Х-22 по торговому центру у Кременчуці

Х-22 – це ракети, які завдають величезних жертв та руйнувань. Так 1 червня 2022 року росія завдала удару по Одесі. Ракета потрапила до дев’ятиповерхового житлового будинку та повністю зруйнувала один під’їзд. Внаслідок атаки загинули 14 людей, ще 30 отримали поранення, серед них було 3 дітей.

Пожежа після влучення ракети Х-22 по торговому центру, Кременчук, 27 червня 2022 року

27 червня 2022 року росія обстріляла Кременчук ракетами Х-22, які запустили з бомбардувальника Ту-22 М3. Літак злетів з аеродрому Шайківка в Калузької області, долетів до Курської області і запустив ракету в торгівельний центр «Амстор», в якому на той момент перебувало близько 1000 мирних громадян. Це призвело до того, що загинула 21 особа і близько сотні отримали поранення.

X-22

14 січня 2023 року російські бомбардувальники Ту-22 М3 випустили в бік території України п’ять ракет Х-22. Одна з них потрапила до багатоповерхівки у Дніпрі. Ударом було повністю знищено цілий під’їзд. На 18 січня відомо про 45 загиблих, з яких шість дітей та підлітків, та 79 поранених.

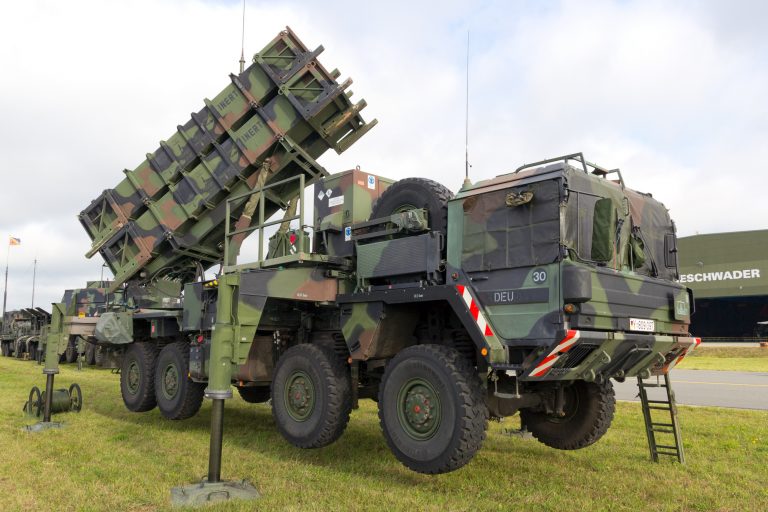

Зенітно-ракетний комплекс Patriot

Командувач Повітряних сил ЗСУ генерал-лейтенант Микола Олещук заявив , що сьогодні українська ППО, на жаль, не може перехоплювати такі швидкісні цілі. За весь час війни не було збито жодної Х-22 із 210, запущених Україною. Для їхнього перехоплення потрібні американські комплекси ПРО Patriot PAC-3 або франко-італійські ЗРК SAMP-T, на поставку яких ми очікуємо в найближчі місяці.

Основні характеристики

  • Рік прийняття на озброєння: 1968
  • Тип: крилата повітряного базування
  • Довжина: 11,7 м
  • Вага бойової частини: 960 кг
  • Швидкість: від 4000 до 5630 км/год
  • Максимальна дальність: 600 км
  • Точність: 200-5000 м
  • Вартість однієї ракети: $1млн
  • Орієнтовна кількість у росії
  • На 23.02.2022: 370
  • На 03.01.2023: 162

Авіаційна ракета Х-59/Х-59МК «Овід»

Х-59 – це високоточна авіаційна ракета класу «повітря-поверхня» середнього радіусу дії. Її розробили у 70-х, щоб забезпечити ураження цілей, прикритих щільним вогнем ППО. Точність забезпечувалася за рахунок телевізійної голівки наведення. Зображення з неї радіоканалом надходило до оператора, і він наводив ракету на ціль.

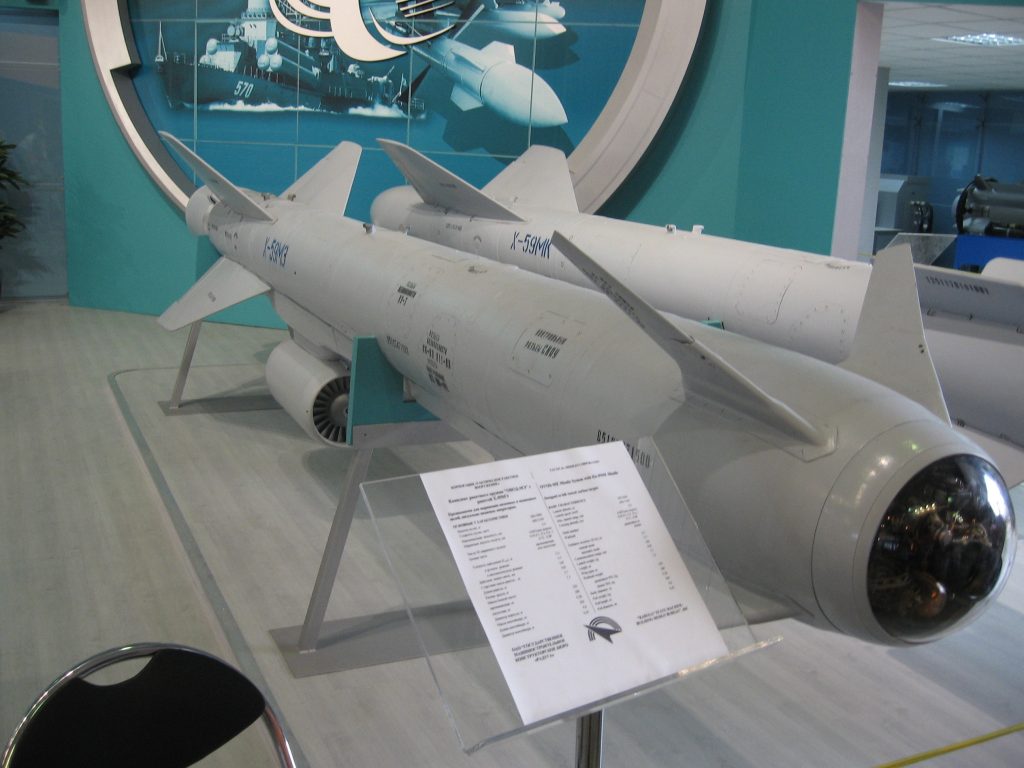

Х-59МЕ Джерело: Вікіпедія

Перші модифікації Х-59 мали дальність 40 км, а якість картинки була така низька, що застосовувати ракету можна було тільки в яскравий сонячний день. Але в подальших модифікаціях Х-59 отримала інерційну систему, супутникову навігацію та вдосконалену оптичну систему наведення із розпізнаванням орієнтирів місцевості.

Авіаційна ракета Х-59МК2

Авіаційна ракета Х-59МК2

В останніх моделях Х-59М/МК2/МКМ, за словами розробників, дальність досягла 290 км, вага бойової частини складає 320 кг, а відхилення від точки прицілювання не перевищує 3-5 м. Проте це на словах. А насправді у серпні 2022 року високоточною ракетою Х-59 ворог прицільно знищив громадський туалет на околиці селища Нововоронцовка на Херсонщині.

Основні характеристики

  • Рік прийняття на озброєння: 1980
  • Тип: авіаційна
  • Стартова вага: 900 кг
  • Вага бойової частини: 280-320 кг
  • Швидкість: 1050 км/год
  • Максимальна дальність: 290 км
  • Точність: 3-10 м
  • Вартість однієї ракети: від $250 тис.
  • Орієнтовна кількість у росії
  • На 23.02.2022: немає даних
  • На 03.01.2023: немає даних

Стратегічна авіаційна ракета Х-55/Х-555

Авіаційну крилату ракету Х-55 розробили наприкінці 70-х для несення ядерних боєголовок та запуску з літаків стратегічної авіації Ту-95МС та Ту-160. Вона може летіти на дозвукових швидкостях та гранично малих висотах з огинанням рельєфу місцевості. 2010 року на зміну застарілій Х-55 розробили неядерну модифікацію Х-555. Цю модель росіяни вперше випробували у Сирії у 2015 році.

Ракета Х-555

Крилата ракета Х-555

Хороша для нас новина: Х-55 – це досить старі ракети, які до того ж використовуються лише з максимально дорогими та складними в обслуговуванні літаками. Погана новина: ракет Х-55 досить багато – лише в Україні на момент розпаду СРСР їх було 1600 штук. Скільки з них залишилося в росії і скільки переробили в Х-555 достеменно невідомо, але мінімальна оцінка – не менше 600 штук.

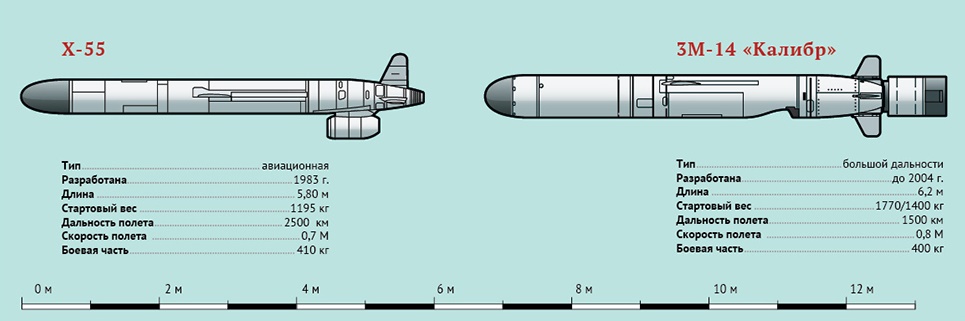

Порівняння розмірів крилатих ракет Х-55 та «Калібр»

Основні характеристики

  • Рік прийняття на озброєння: 1983
  • Тип: авіаційна крилата
  • Довжина: 5,8 м
  • Вага бойової частини: 410 кг
  • Швидкість: 830 км/год
  • Максимальна дальність: 2000-3500 км
  • Точність: 2-100 м
  • Вартість однієї ракети: $2 млн
  • Орієнтовна кількість у росії
  • На 23.02.2022: мінімум 600 штук Х-555
  • На 03.01.2023: немає даних

Стратегічна авіаційна ракета Х-101

Х-101 – це стратегічна крилата ракета класу «повітря-земля» та «найдовша рука» в арсеналі агресора. Її дальності в 5 тисяч км з лишком достатньо для завдання ударів по всій Україні без заходу в наш повітряний простір. По суті, це модифікація Х-55 з російськими комплектуючими і збільшеною дальністю польоту.

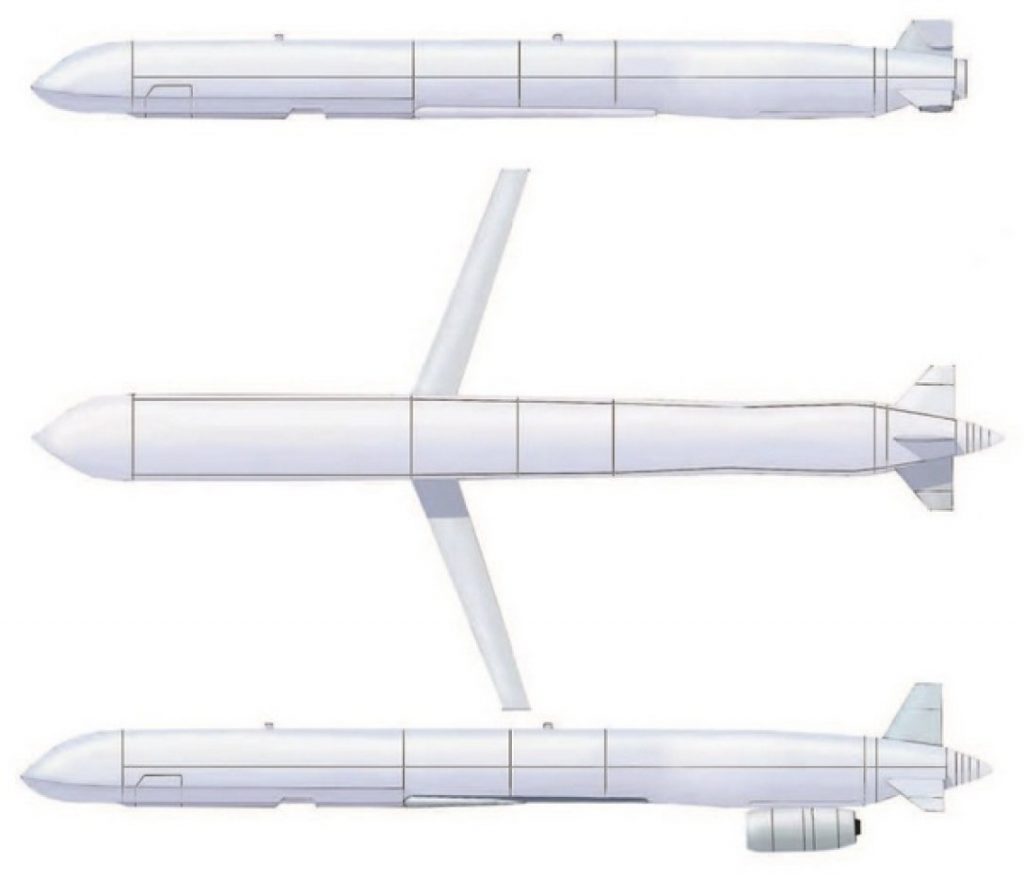

Стратегічна крилата ракета Х-101

Стратегічна крылата ракета Х-101

Виробник заявляє про непередбачувану траєкторію Х-101 та використання технології «стелс», що забезпечує малопомітність для радарів. Але українські ППО неодноразово збивали такі ракети. Так 15 листопада росія випустила по Україні близько 100 крилатих ракет Х-101, Х-555 і «Калібр», з яких 73 були знищені.

Основні характеристики

  • Рік прийняття на озброєння: 2012
  • Тип: крылата
  • Довжина: 7,5 м
  • Вага бойової частини: 430 кг
  • Швидкість: 720 км/год
  • Максимальна дальність: 5000 км
  • Точність: 10 м
  • Вартість однієї ракеты: $13 млн
  • Орієнтовна кількість в россії
  • На 23.02.2022: 290
  • На 03.01.2023: 118

Аеробалістичні ракети повітряного базування

Аеробалістичні ракети відрізняються від балістичних аналогів способом запуску. Як можна зрозуміти з назви, аеробалістичну ракету запускають із літака-носія у верхніх шарах атмосфери. По-перше, це збільшує дальність. По-друге, початкова швидкість ракети складається зі швидкістю літака, що у поєднанні з розрідженістю повітря дозволяє досягти набагато більших швидкостей, ніж при наземному старті.

Гіперзвуковий авіаційний комплекс Х-47М «Киднжал»

Гіперзвукова ракета повітряного базування Х-47М, або 9-С-7760, є авіаційним варіантом комплексу «Іскандер». Роль літака-носія для ракети “Іскандера” виконує надзвуковий винищувач-перехоплювач МіГ-31К.

Ракета Х-47М під фюзеляжем винищувача-перехоплювача МіГ-31К

Він піднімається на висоту 12-15 тис. метрів і скидає ракету, яка стартує, розганяється до 10 швидкостей звуку і потім продовжує політ балістичною траєкторією, але зі збереженням можливості маневрувати.

Таке поєднання характеристик робить Х-47М вкрай складною ціллю для будь-якої системи протиповітряної та протиракетної оборони. Перехопити ракету на ділянці, де вона досягає максимальної швидкості, неможливо навіть спеціальними комплексами ПРО.

Характеристики гіперзвукового ракетного комплексу «Кінжал»

Характеристики гіперзвукового ракетного комплексу «Кинджал»

Єдиний спосіб врятуватися від «Кинджала» – знищити літак-носій на землі або ракету на початковій ділянці траєкторії, коли вона ще не встигла набрати чималу висоту та швидкість.

7 серпня 2022 року командування Повітряних сил ЗСУ повідомило, що російські окупанти використали гіперзвукові ракети повітряного базування Х-47М по об’єктах у Вінницькій області. «Характеристики цієї ракети не дозволяють існуючим у ЗСУ засобам ППО ефективно її виявляти та збивати, – йдеться у повідомленні. З 24 лютого зафіксовано лише кілька бойових застосувань ракет цього типу, які противник застосовує лише по найважливішим цілям».

Основні характеристики

  • Рік прийняття на озброєння: 2018
  • Тип : аеробалістична
  • Довжина : 7,7 м
  • Вага бойової частини : 500-800 кг
  • Швидкість : 14688 км/год або 4080 м/с
  • Максимальна дальність : 2000 км + дальність польоту носія
  • Точність (КВО) : 1 м
  • Вартість однієї ракети : немає даних
  • Орієнтовна кількість у росії
  • На 23.02.2022 : 43
  • На 03.01.2023 : 53 (10 використали, 20 нових виробили)

Крилаті ракети наземного та морського базування

Крилаті ракети запускають не лише з літаків. Відомі жителям України «Калібри» загарбники запускають із наземних установок у росії та білорусі, а також з кораблів та підводних човнів у Чорному, Азовському та Каспійському морях. А крилатими ракетами «Онікс» із берегових мобільних установок в окупованому Криму обстрілюють Одеську та Миколаївську область.

Оперативна крилата ракета «Калібр»

«Калібр» – це сімейство високоточних крилатих ракет морського та наземного базування. Перше бойове застосування «Калібрів» відбулося 7 жовтня 2015 року. Тоді з чотирьох катерів в акваторії Каспійського моря було запущено 26 ракет по цілях у Сирії.

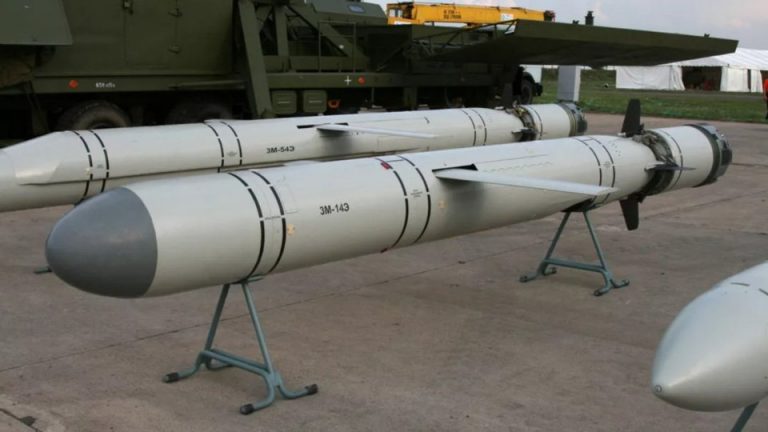

Крилата ракета «Калібр»

Вранці 24 лютого росія випустила 12 «Калібрів» по ​​військових аеродромах України. А вже за місяць кількість використаних ракет становила 183. З того часу їх застосування постійно скорочується: станом на 3 січня кількість готових до використання ракет цього типу не перевищує 59, або 9% від початкової кількості.

Основні характеристики

  • Рік прийняття на озброєння: 1983
  • Тип : крилата
  • Довжина : 6,2-8,2 м
  • Вага бойової частини : 200-450 кг
  • Швидкість : 970 км/год
  • Максимальна дальність : до 2600 км
  • Точність (КВО) : 2-4
  • Вартість однієї ракети : $6,5 млн
  • Орієнтовна кількість у росії
  • На 23.02.2022 : 500
  • На 03.01.2023 : 59

Протикорабельна ракета П-800 «Онікс»

Надзвукова універсальна протикорабельна ракета середньої дальності. Має варіанти морського та берегового розміщення, може атакувати кораблі та наземні цілі. Для ударів по Україні використовують береговий ракетний комплекс “Бастіон-П” з ракетами П-800 “Онікс” . З позицій у Криму його ракети дотягуються лише до кількох південних областей України.

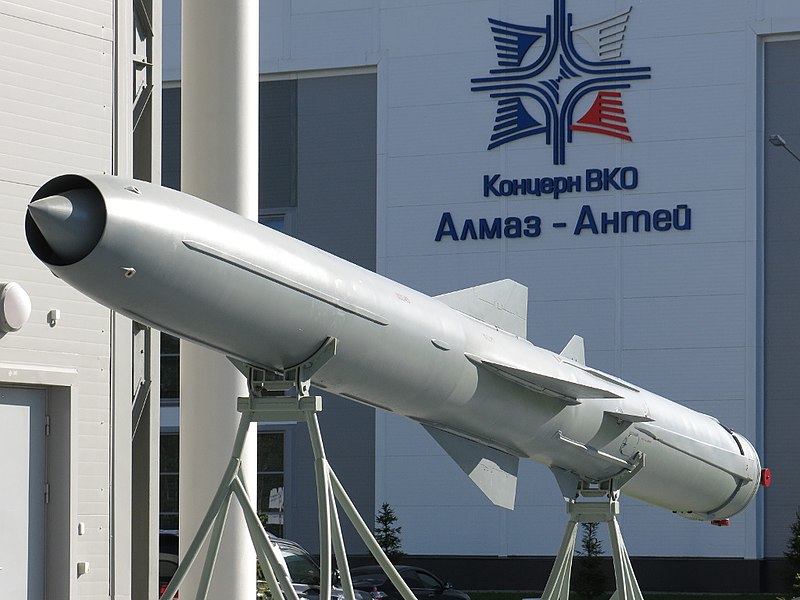

Протикорабельна ракета П-800 «Онікс»

Слабкі сторони : велика ціна, відносно невелика бойова частина, невелика дальність, наземну платформу можна виявити та знищити.

Береговий ракетний комплекс «Бастіон»

Береговий ракетний комплекс «Бастіон»

Сильні сторони : велика надзвукова швидкість польоту, що залишає мінімальний запас часу на реакцію ППО.

Основні характеристики

  • Рік прийняття на озброєння: 2002
  • Тип: крилата
  • Довжина: 8,9 м
  • Вага бойової частини: 200-300 кг
  • Швидкість: 2700 км/год
  • Максимальна дальність: 300 км, у перспективі до 800 км.
  • Точність: 10 м
  • Вартість однієї ракети : від $1,5 млн до $4 млн
  • Орієнтовна кількість у росії
  • На 23.02.2022 : 470
  • На 03.01.2023: 326

Балістичні ракеты

Україну обстрілюють трьома видами балістичних ракет – це «Точка-У», «Іскандер» та переобладнані під стрільбу по наземних цілях зенітні комплекси С300/С400.

На відміну від крилатих ракет, балістичні летять траєкторією, яка нагадує круту дугу. Їхні двигуни працюють тільки на ділянці розгону, а решту часу балістичні ракети знаходяться в некерованому русі.

Так балістична ракета комплексу «Іскандер» піднімається на висоту 50 км, а потім практично прямовисно пікірує на ціль зі швидкістю понад 8 тисяч км/год. При цьому неважко порахувати, що для польоту на максимальну дальність 500 км їй достатньо 4-5 хвилин. За цей час ППО має зафіксувати запуск, впізнати ціль, подати сигнал тривоги та навести зенітні ракети. Тому сигнал тривоги при атаці балістичними ракетами часто надходить із запізненням.

Зенитный комплекс С-300/С-400

14 січня вибухи у Києві пролунали ще до оголошення повітряної тривоги. Спікер Повітряних сил Юрій Ігнат заявив , що ракети рухалися балістичною траєкторією з високою надзвуковою швидкістю, тому збити їх було неможливо. За фотографіями уламків ракет експерти зробили висновок, що росія обстріляла Київ ракетами типу 48N6 від зенітного комплексу С-400 .

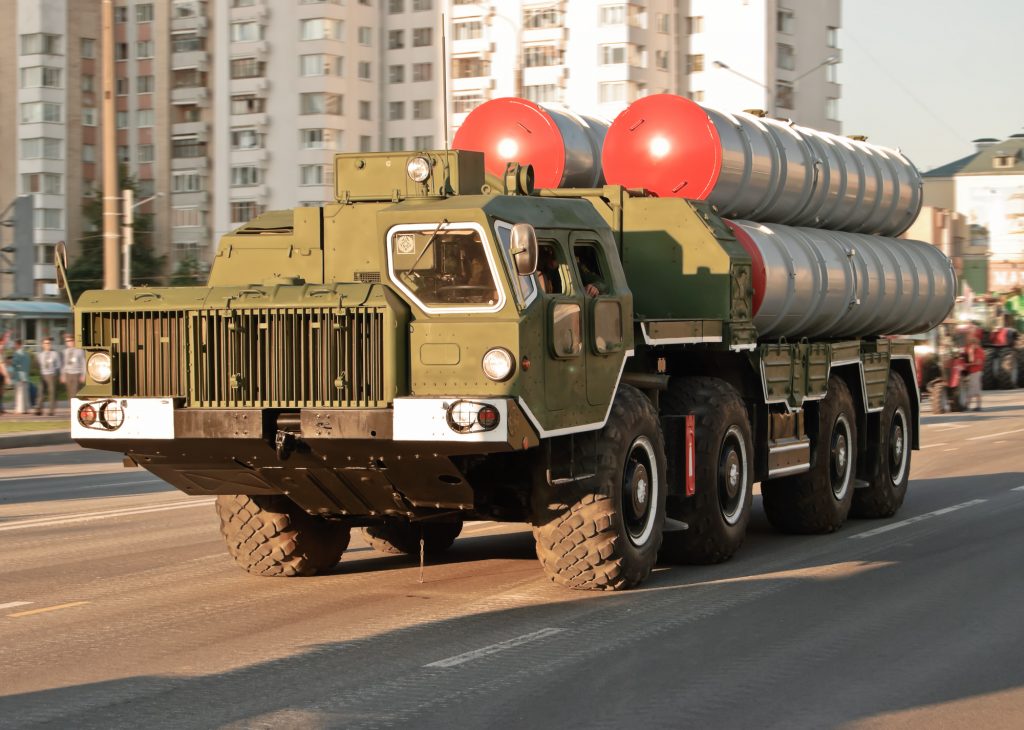

ЗРК С-300

До цього російські військові регулярно обстрілювали Запоріжжя , Херсон, Миколаївську та Харківську область іншими зенітними ракетами – 5В55 від старого комплексу С-300

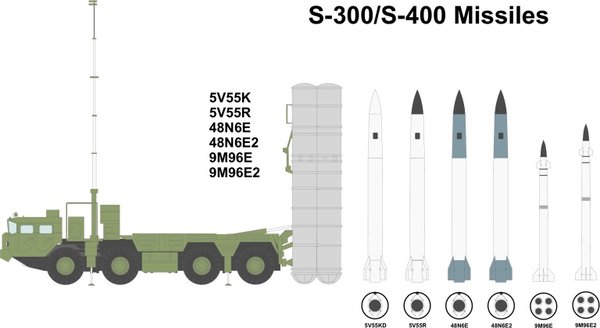

Порівняння ракет 5В55 та 48Н6

Їхня дальність стрільби по наземних цілях становить 120-150 км, тому під удар потрапляли в основному прифронтові міста та об’єкти на умовній лінії Ковель-Сарни-Коростень при атаці з території Білорусі.

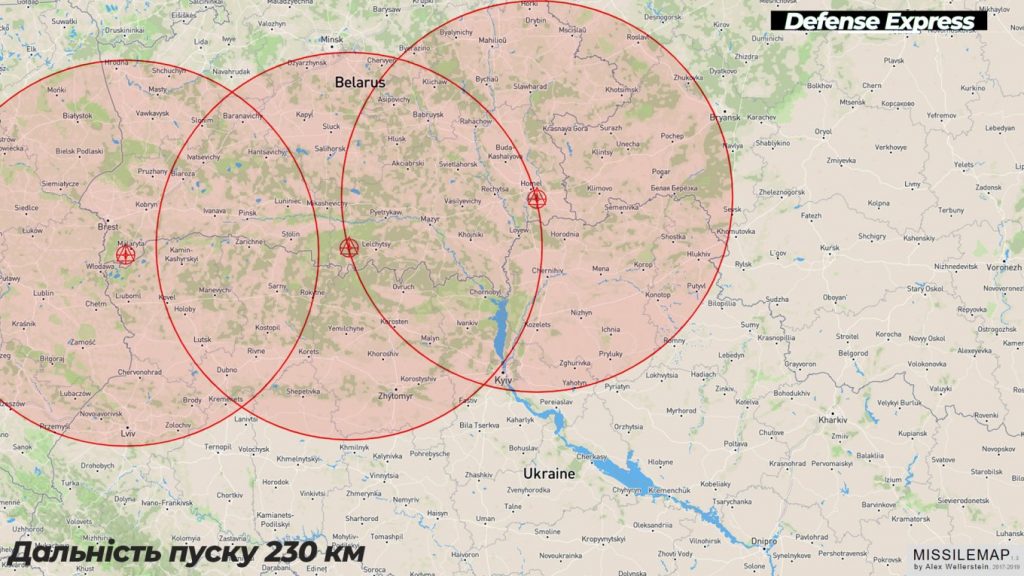

Передбачуваний радіус ураження ракетами С-400 при їх запуску з території Білорусі.

Але з початком застосування більш сучасних та далекобійних С-400 ситуація різко змінилася. Доведена дальність вогню ракети 48N6 в варіанті «земля-земля» – понад 230 км. Тому під загрозою масованого обстрілу балістичними ракетами тепер цілодобово перебувають Київ, Житомир та навіть Львів.

Перенастроєні ракети С-300 не мають своєї системи наведення по наземних цілях. Її роль може грати безпілотник чи навідник. У такому разі точність буде як сучасних ракет «Калібр» (від 2 до 50 м). Але здебільшого росіяни не використовують жодного наведення, а просто запускають ракети у бік населеного пункту. Внаслідок цього відхилення від цілі може становити не метри, а кілометри, що призводить до значних жертв серед мирного населення.

Важливо зазначити, що запуск ракет С-300 для ударів по землі передбачає балістичну траєкторію польоту і робить їх перехоплення дуже складним. Ураження таких ракет на ділянці зниження не гарантує виведення їх з ладу, оскільки пошкоджена ракета може впасти на землю за інерцією і все одно вибухнути. Тому для перехоплення С300/400 потрібні спеціалізовані комплекси протиракетної оборони, такі як Patriot PAC3 з можливістю кінетичного ураження балістичних цілей.

Основні характеристики ракети 5В55 комплексу С-300

  • Рік прийняття на озброєння: 1975
  • Тип : зенітна
  • Довжина : 7,25 м Вага спорядженої ракети : 1600-1800 кг
  • Вага бойової частини : 130-180 кг
  • Швидкість : до 7200 км/год
  • Максимальна дальність по наземних цілях : 130 км.
  • Точність (КВО) : залежить від наведення
  • Вартість однієї ракети : немає даних
  • Орієнтовна кількість у росії
  • На 23.02.2022 : 8000
  • На 03.01.2023 : 6672

9M79М «Точка-У»

Радянська твердопаливна одноступінчаста балістична ракета на мобільній колісній платформі розроблена у 60-х роках минулого століття. У «Точки» невелика дальність – всього 120 км. Однак її касетні боєголовки можуть вражати площу сім гектарів.

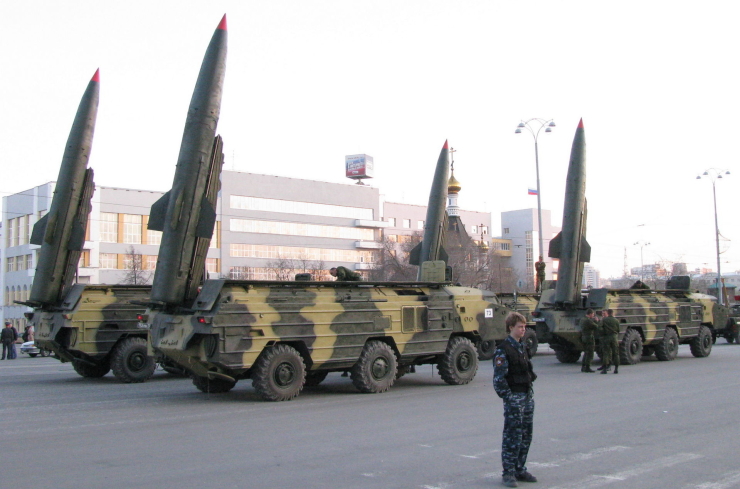

Мобільні пускові установки ракет 9M79М “Точка-У”

У росії неодноразово заявляли, що «Точку-У» зняли з озброєння у 2019 році. Але удари по Лисичанську, Маріуполю та залізничному вокзалу Краматорська свідчать, що загарбники продовжують використовувати ці ракетні комплекси для терору.

Основні характеристики

  • Рік прийняття на озброєння: 1975
  • Тип : балістична
  • Довжина : 6,4 м
  • Вага бойової частини : 480 кг
  • Швидкість : 3960 км/год
  • Максимальна дальність : 120 км
  • Точність (КВО) : 50-250 м
  • Вартість однієї ракети : $300 тис
  • Орієнтовна кількість у росії
  • На 23.02.2022, штук : 800
  • На 03.01.2023, штук : 92

«Іскандер-М»

Російський оперативно-тактичний ракетний комплекс наземного базування, який можна назвати онуком «Точки-У». Має модифікації з ракетами двох типів: балістичною 9М723 та крилатою 9М729/728. Мобільні ракетні комплекси з балістичними ракетами 9М723 призначені для знищення протиповітряної оборони та важливих стаціонарних об’єктів.

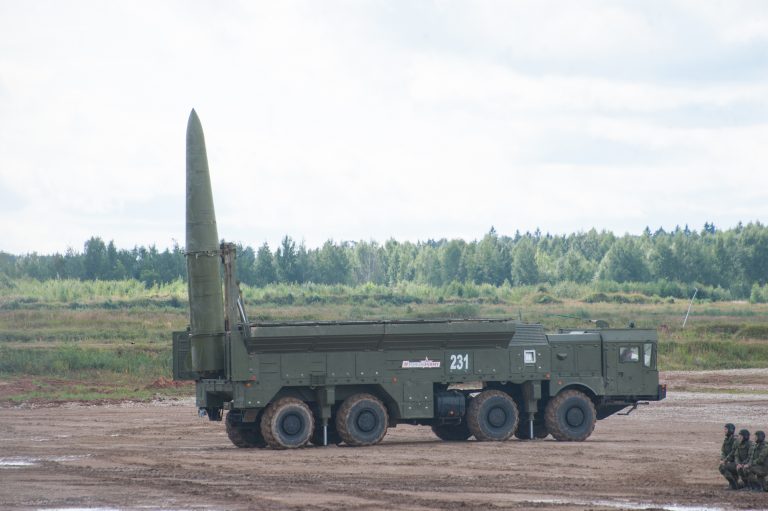

Оперативно-тактичний ракетний комплекс “Іскандер”

У ході російської агресії проти України “Іскандери” застосовуються досить активно. Лише 24 лютого загарбники випустили 63 ракети 9М723, а у березні пуски «Іскандерів» склали 62% усіх ракетних ударів.

Збити балістичну ракету «Іскандера» дуже складно. Заважає висока гіперзвукова швидкість ракети, а також те, що значна частина її польоту відбувається на великих висотах, а значить, поза радіусом дії ППО. Крім того, ракета 9М723 «розумна». Вона має систему протидії засобам ППО, випускає хибні цілі і вміє маневрувати на всій траєкторії, тобто може ухилятися від зенітних ракет.

Основні характеристики

  • Рік прийняття на озброєння: 2006
  • Тип : балістична
  • Довжина : 6,2-7,3 м
  • Вага бойової частини : 480-700 кг
  • Швидкість : 8820 км/год
  • Максимальна дальність : 500-700 км
  • Точність (КВО) : 10 м
  • Вартість однієї ракети : близько $4 млн.
  • Орієнтовна кількість у росії
  • На 23.02.2022 : 800
  • На 03.01.2023 : 92



Підсумуємо. За 11 місяців війни росія за різними даними використала проти України від 4300 до 5000 ракет різних типів. У перші дні війни агресор переважно використовував «Калібри» та «Іскандери», але вже до літа їх запаси значною мірою вичерпалися.

Тому російські війська змушені були використовувати для ударів по наземних цілях дорогі протикорабельні ракети «Онікс» та Х-22, а також переобладнати для ударів по суші керовані зенітні ракети комплексів С-300 та С-400.

За інформацією міністра оборони Олексія Резнікова, на 3 січня найчастіше з росії запускали ракети С-300 (1328), «Іскандери» (744) та «Калібри» (591). За його ж даними, найбільше в арсеналах загарбника поки залишається зенітних ракет С-300 (6672), а також протикорабельних «Онікс» (326) та Х-22 (162).

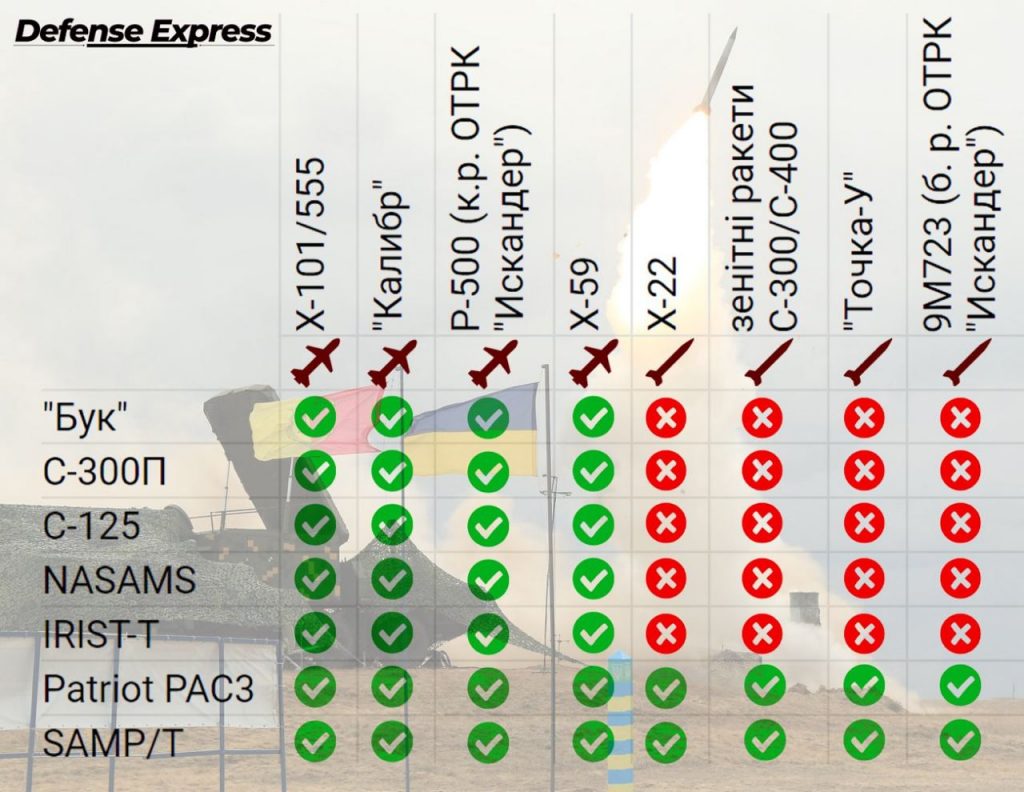

Російські ракети та комплекси ППО/ПРО, якими їх можна збивати

Як розповів речник Повітряних сил Юрій Ігнат, найскладніше українським ППО збивати російські ракети, які летять із надзвичайно високою швидкістю, – Х-22, «Кинджал», «Онікс», «Іскандер». І, навпаки, найбільше шансів збити крилаті та авіаційні ракети: Х-101, Х-59, «Калібр», швидкість яких близько 800-900 км/год.

У той же час для населення найбільшу небезпеку становлять швидкісні, руйнівні та дуже неточні Х-22 та С300/400 . Застарілі радянські ракети Х-22, на щастя, більше не виробляють. Що ж до С-300, то цього «заліза» у росії, на жаль, ще дуже багато. Тому слід чекати нових терористичних атак на українські міста. А всім жителям України варто вкрай серйозно ставитись до сигналів повітряної тривоги та за першої ж небезпеки спускатися у сховища.
