Чим небезпечні іранські дрони-камікадзе Shahed-136 та як врятуватися під час їхньої атаки

Микола Ладуба

Редактор корисних текстів

В останні тижні російські загарбники все частіше використовують для обстрілу України іранські дрони-камікадзе Shahed-136. Попри прізвисько «летючий мопед», ці безпілотники становлять серйозну небезпеку для українців.

Чем опасны иранские дроны-камикадзе Shahed-136Чем опасны иранские дроны-камикадзе Shahed-136

Редакція MC.today розібралася, як влаштовані іранські дрони-камікадзе, чим вони небезпечні та що робити, щоб урятуватися під час їхньої атаки.

[зміст]

Звідки у російській армії іранські дрони?

Ще в травні британська розвідка з’ясувала, що в Росії існує гостра нестача безпілотників. Причина – обмежені санкціями можливості промисловості та великі втрати дронів на фронті. Ймовірно, це спонукало російське керівництво до пошуку допомоги за кордоном.

UI/UX designer від Mate academy.
Бажаєте опанувати навички розробки зручних веб-сайтів та додатків? Оберіть курс UI/UX designer, і всього за 8 місяців ви зможете розпочати свою кар'єру в цій сфері. .
Отримати знижку на курс
Шахед-136

Шахед-136

У липні 2022 року російська делегація відвідала Іран, де ознайомилася з характеристиками безпілотних літальних апаратів серій Mohajer та Shahed. А вже 26 серпня агентство Associated Press з посиланням на джерело в розвідці повідомило, що Тегеран передав росії сотні безпілотників.

Іранські БПЛА стали першим видом іноземної зброї, яку росія застосувала у війні проти України. 12 вересня поблизу Куп’янська на Харківщині вперше збили дрон-камікадзе Shahed-136. Тоді ж з’ясувалося, що агресор сором’язливо перейменував його на «Герань-2». Але специфічні елементи конструкції дозволили чітко ідентифікувати іранське походження апарату.

У ніч проти 5 жовтня росіяни атакували іранськими дронами Білу Церкву. А 10 жовтня їх використали у масованому ударі по українській інфраструктурі. «У нас є нові виклики – це дрони, які росіяни купили в Ірані», – заявив міністр оборони Резніков в ефірі національного телемарафону та додав, що окупанти планують придбати ще кілька тисяч «мопедів».

Поки Іран має можливість безперешкодно виробляти дрони-камікадзе, росія може закуповувати їх у будь-яких кількостях і навіть налагодити випуск на своїй території. Це нові реалії війни, з якими нам доведеться жити. Тому гадати скільки в агресора залишилося «шахедів» немає сенсу. Має сенс думати про те, як від них захиститись. А для цього вивчимо докладніше конструкцію та характеристики Shahed-136.

Технічні характеристики Shahed-136

  • Довжина – 3,5 м
  • Розмах крил – 2,5 м
  • Вага – 200 кг
  • Бойова частина – 30-50 кг
  • Радіус ураження осколками – понад 100м
  • Двигун – двотактний об’ємом 550 куб. см
  • Максимальна швидкість – 185 км/год
  • Максимальна дальність – за різними даними від 1000 до 2000 км.
  • Максимальна висота польоту – до 5 км.
  • Курс Full-stack developer від Mate academy.
    На курсі для Full-stack девелоперів тільки найбільш актуальна і необхідна програма. Після курсу гарантоване працевлаштування. .
    Отримати знижку на курс
  • Період баражирування – 10-12 годин
  • Навігація – супутникова + інерційна
  • Запуск – зі спеціальної автомобільної платформи на 5 апаратів
  • Вартість – від 20 до 50 тисяч доларів.

Ці показники, а особливо дальність та стійкість до впливу  РЕБ, стали неприємним сюрпризом для українських військових та для наших союзників у США. Привертає увагу і відносна дешевизна іранських безпілотників. Приміром, навіть удар трьома десятками «шахедів» обійдеться росії набагато дешевше за одну ракету «Калібр» із цінником у $6,5 млн.

Призначення та конструкція

За словами історика та публіциста Марка Солоніна, Shahed-136 – це американський Switchblade навпаки. Обидва дрона-камікадзе мають схоже призначення, але реалізували зовсім різні підходи. І щоб краще уявити особливості іранського безпілотника, розберемо їх у порівнянні з його американським візаві.

Шахед-136

Шахед-136

При проектуванні Switchblade в основу поставили принцип: ми бачимо всіх, нас не бачить і не чує ніхто. За «зір» БПЛА відповідають найкращі у своєму класі оптичні та інфрачервоні датчики, а електричний двигун забезпечує повну безшумність та мале теплове випромінювання. Але все це дуже сильно обмежує дальність, автономність та корисне навантаження. Так, у моделі Switchblade 600 при вазі 23 кг дальність становить 40 км, автономність 40 хвилин, а корисне навантаження – 14 кг.

Switchblade 600

Switchblade 600

Творці Shahed-136 йшли від зворотного: головне дальність та бойове навантаження, а все інше – як вийде. У результаті отримали паспортну дальність 2000 км, автономність 10-12 годин та бойове навантаження до 50 кг. При цьому іранський дрон «сліпий», він не має оптичних датчиків, не керується оператором, а слідує за заздалегідь заданим маршрутом і вражає ціль із зазначеними координатами.

Звідси й різниця у тактиці використання. Технологічний Switchblade дозволяє з високою точністю вражати малорозмірні, у тому числі рухомі цілі з мінімальними ризиками для мирного населення. Простий і дешевий Shahed не має відеоспостереження, не може атакувати рухливі цілі та знищує великі стаціонарні об’єкти з максимальною супутньою шкодою.

Курс Розмовної англійської від Englishdom.
Після цього курсу ви зможете спілкуватись з іноземцями і цікаво розкажете про себе.
Приєднатися
Двигун MD 550

Двигун MD 550

На іранському безпілотнику встановлений економний, але дуже галасливий 2-тактний двигун MD 550 китайського виробництва. Звук дрона чутно за кілометри, тому його й прозвали повітряним мопедом. Повітряний гвинт дрона розташовується за корпусом і виготовляється з дерева.

Комбінована система наведення «шахедів» може отримувати дані від чотирьох навігаційних систем – ГЛОНАСС, Бейдоу, Галілео та GPS. Супутниковий приймач оснащений антеною CRPA, яка забезпечує високу стійкість до перешкод. А якщо сигнал із супутників все ж таки буде заблокований, у справу вступить не така точна, але надійніша інерційна система.

Зауважимо, що головна перевага іранського дрона викликає серйозні сумніви у тих, хто тримав у руках його уламки. На підставі виміряного обсягу бака та відомої витрати палива експерти роблять висновок, що дальність «мопедів» навряд чи перевищує 1 тис. км. Але в будь-якому разі цього цілком достатньо, щоб перетнути Україну з кінця в кінець.

Як розпізнати Shahed-136 і вберегтися від їхньої атаки

Навіть вночі дрон-камікадзе можна розпізнати гучним шумом двигуна, який деякі порівнюють зі звуком від мопеда або газонокосарки. Як правило, іранські безпілотники летять на малій висоті. При цьому вдень чітко видно їхній трикутний у плані корпус і вертикальні керма на кінцях крил.

Як розпізнати Shahed-136 і вберегтися від їхньої атаки

Як розпізнати Shahed-136 і вберегтися від їхньої атаки

Якщо ви чуєте звук двигуна поблизу, не виймайте телефон, щоб зняти відео. Ці секунди можуть урятувати вам життя. Тримайтеся якомога далі від адміністративних будівель, промислових чи військових об’єктів, АЗС. Постарайтеся якнайшвидше знайти притулок. Використовуйте підвали, підземні паркінги, переходи.

Якщо атака застала вас на вулиці та до укриття далеко, не залишайтеся на дорозі та в транспорті, відбіжіть трохи далі від будівель. Знайдіть якесь заглиблення або канаву, лягайте на землю обличчям донизу, прикрийте голову капюшоном чи сумкою, відкрийте рота.

Якщо дрон упав і не вибухнув, не варто до нього наближатися і тим більше чіпати. Тримайтеся якнайдалі, в корпусі може бути встановлений таймер, який підірве пристрій через якийсь час. Не викладайте фото уламків із бортовими номерами в інтернет. Річ у тім, що дрони часто летять до однієї мети різними маршрутами. І інформація про те, який з них зміг уникнути поразки на шляху, зіграє на руку ворогові.

Засоби протидії іранським мопедам

У чому складність протидії іранським дронам? По-перше, старт Shahed-136, на відміну від крилатих і балістичних ракет, неможливо засікти з супутника. По-друге, дрони-камікадзе відносно невеликі, літають дуже повільно і на малих висотах. Це ускладнює їхнє виявлення старими РЛС радянського виробництва. По-третє, засоби радіоелектронної боротьби у випадку з «шахедами» не дають помітних результатів, тому що радіоуправління на маршруті до мети відсутнє.

Онлайн- курс Java developer від Mate academy.
Ви зможете отримати високооплачувану роботу завдяки курсу Java developer. Ми допоможемо з працевлаштуванням.
Отримати знижку на курс

Радари, які можуть засікати дрони, що низько летять, існують. Але в українській армії їх мало. Швидко налагодити виробництво засобів ППО за умов війни досить проблематично. Тому вихід у закупівлі відповідних зразків у Німеччини, Франції та США.

І кроки у цьому напрямі вже є. 12 жовтня на зустрічі у форматі “Рамштайн” представники країн-членів НАТО схвалили виділення Україні нових засобів ППО. Крім німецьких комплексів ППО IRIS-T Україна отримає американські системи NASAMS і Hawk, а також французькі комплекси малої дальності Crotale.

Крім засобів ППО експерти вважають за доцільне створення мережі мобільних зенітних груп зі стрілецькою зброєю. Як показала практика, збити іранський дрон можуть навіть прості патрульні. Тому навчені кулеметні розрахунки на шляху можливого руху БПЛА можуть серйозно посилити чинну систему оборони.

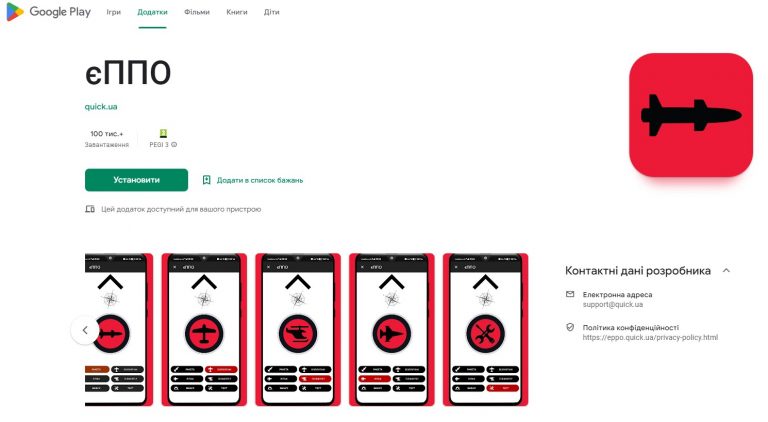

Мобільний додаток єППО

Як ми з’ясували, Shahed-136 нескладно збити за умови раннього виявлення. А через мобільний додаток єППО допомогти українським зенітникам зможуть усі охочі. Якщо ви побачили дрон, відкрийте програму, виберіть тип повітряної цілі, направте смартфон у напрямку її руху та натисніть на велике червоне коло. Інформація потрапить до бійців ППО, доповнить загальну картину на мапі та допоможе збити летючу смерть.

Мобільний додаток єППО

Мобільний додаток єППО

Отже, Shahed-136 – це повільний і низьколітаючий безпілотник, який не має головки самонаведення, оптичних датчиків і рухається за координатами GPS. Його нескладно збити навіть зі стрілецької зброї, але важко виявити. Тому важливо, щоб очевидці прольоту дронів повідомляли про це у спеціальному додатку або за телефоном 102.

Бізнес англійська від Englishdom.
Тут навчають за методикою Кембриджу, завдяки якій англійську вивчили понад 1 мільярд людей. Саме вона використовується в найкращих навчальних закладах світу, і саме за нею створені курси.
Інформація про курс
